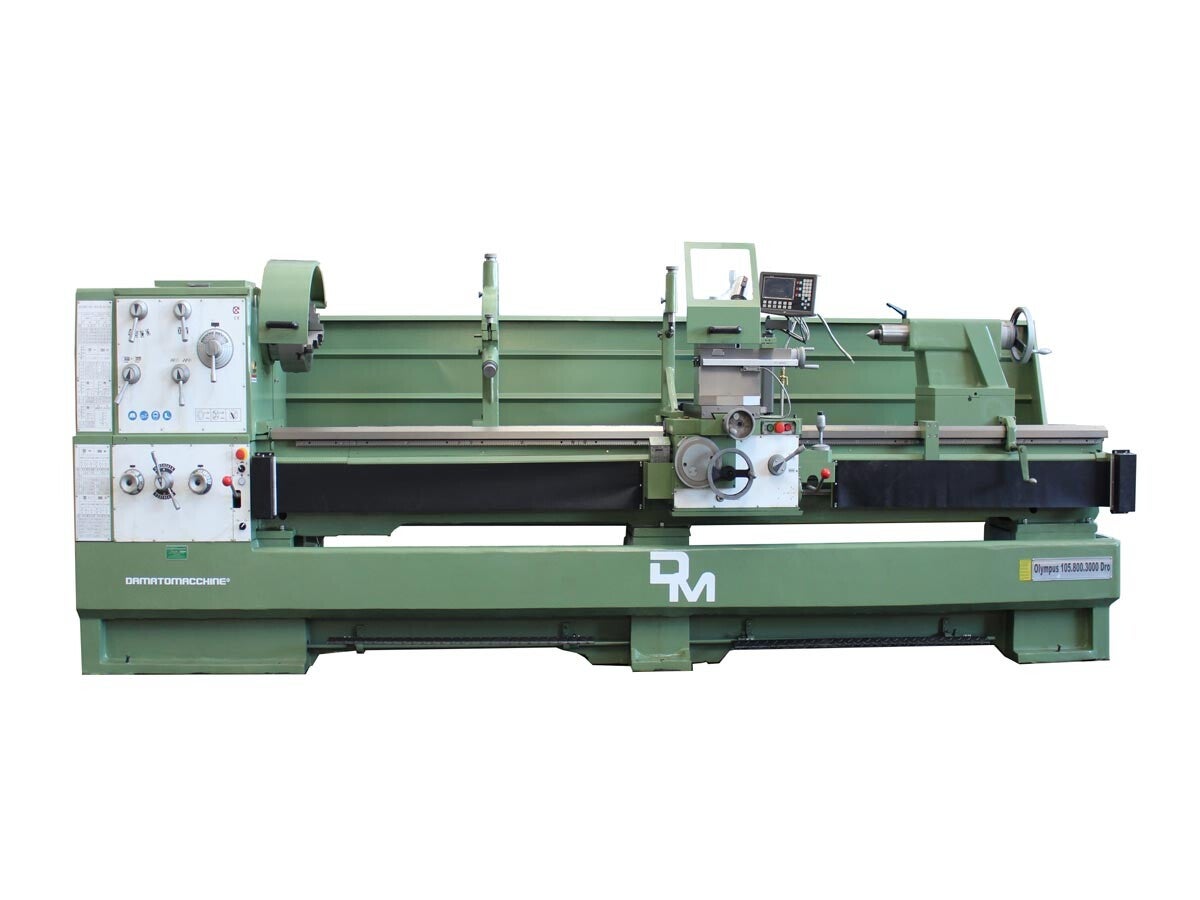

Tour professionnel Olimpus 3000

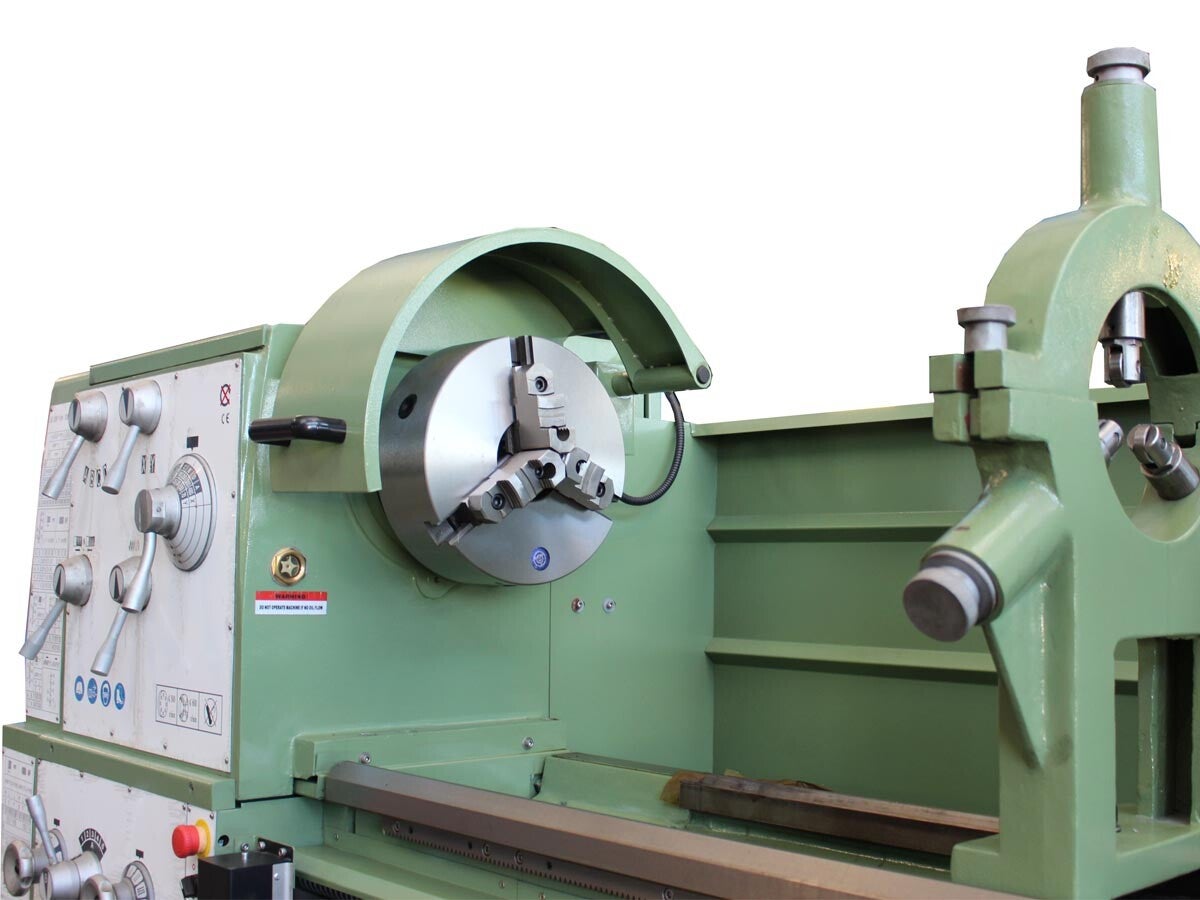

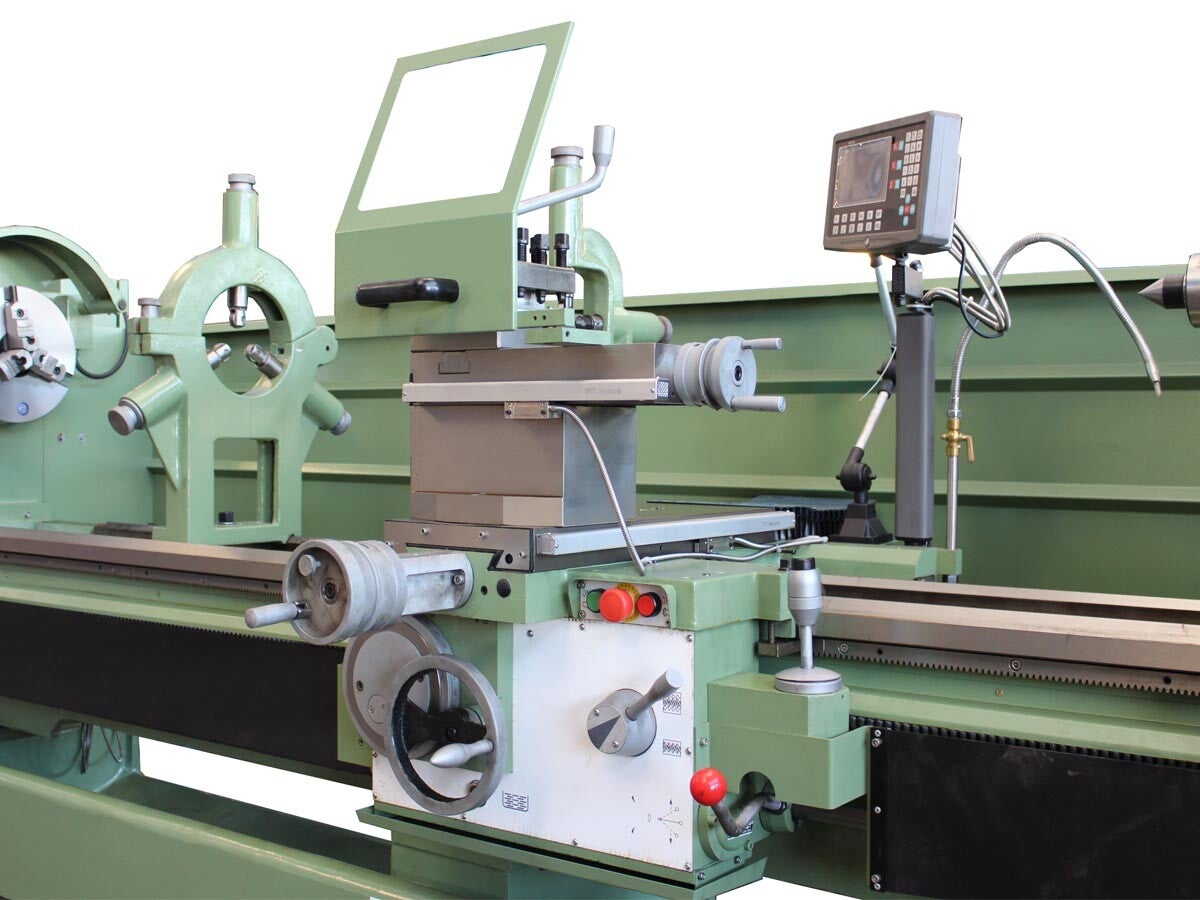

Tour à métaux de type professionnel, très robuste et extremment précis.Cette machine répond aux exigences de toute usine ou atelier de mécanique aussi bien pour les opérations de filetage que pour la reproduction de pièces métalliques de haute précision et de grandes dimensions Ce tour est équipé d’ une boite de vitesse Norton automatique, permettant de sélectionner rapidement la vitesse d'avance de la “ vis mère" pour réaliser des filetages ou du chariotage. Pour passer d'un pas à l'autre il suffit de déplacer les petites manettes se trouvant sur la partie frontale du tour. Le tour est conçu avec une avance automatique dans toutes les directions. Le tour est doté d’ une pompe de refroidissement et d’ une lampe à illumination directe . Il est en outre fourni avec un mandrin autocentré à 3 mors (3 internes et 3 externes) , la contrepointe tournante, le chariot d' avance automatique, les deux lunettes et le kit de clès de service. Ce tour à métaux est équipé de roulements SKF (Svenska KullagerFabriken) made in Suède, leader mondial dans le domaine du roulement mécanique
DIMENSIONS GÉNÉRALES DE LA MACHINE
Dimensions avec base3210 mm (longueur) x 1230 mm (largeur) x 1670 mm (hauteur)Tour de cou (tour en cas) 4400 mm (longueur) x 1350 mm (largeur) x 1740 mm (hauteur)Poids net de la machine 4000,00 kgPoids brut du colis (tour en cas) 4500 kg
SPÉCIFICATIONS DU TOUR
Diamètre de braquage maximum sur les guides 800 mm Diamètre traversant de la barre105 mm Diamètre de braquage maximum sur le chariot transversal580 mm Diamètre de braquage maximum en retirant le guide1035 mm Longueur du rail coulissant200 mmHauteur des centres400 mmDiamètre de la broche113 (1:20)Passage de la lunette200 mmDistance entre les centres (utile)3000 mmSection maximale de l'outil25x25 mmNombre de vitesses de broche16 mmvitesse de broche25-35-50-70-85-110-155-180-215-250-350-480-540-750-1100-1600Largeur des guides400 mmDéplacement transversal420 mmDeuxième course longitudinale230 mmConnexion de brocheD1-8Trou de broche105 mmContre-poupéeMT5Diamètre du manchon90 mmCourse de dériveurs235 mm
THREADS
Filets en pouces7 / 16-80 T.P.I (54 types)Filetage métrique0,45-120 mm (54 types)Filetage DP7 / 8-160 D (42 types)Fils modulaires0,25 à 60 MP (46 types)
MOTEUR
Puissance7,5 kW (10 CV)TypologieTriphasé
